Details for Multifan Replacement Parts

Multifan Parts

MOTORS

DIA. MODEL PART # PHOTO OF MOTOR CAP
240V
10/12″ 4E30Q E50-1202Q CLICK FOR PHOTO
12″HS 2E30QNS E50-1217QNS CLICK FOR PHOTO
14″ 4E35Q E50-1203Q CLICK FOR PHOTO
16″ 4E40Q E50-1204Q CLICK FOR PHOTO
18″ 4E45Q E50-1205Q CLICK FOR PHOTO
20″ 4E50Q E50-1206Q CLICK FOR PHOTO
24″ 6E63Q E50-1208Q CLICK FOR PHOTO
24″ 6E63QIE2 E50-1208QIE2 CLICK FOR PHOTO
25″ 6E63Q E50-1208Q CLICK FOR PHOTO
28″ 6E71Q E50-1212Q CLICK FOR PHOTO
36″ 8E92Q E50-1209Q CLICK FOR PHOTO
HP
12-16″ 1/4HP E50-1222Q CLICK FOR PHOTO
18″ 1/3HP E50-1223Q CLICK FOR PHOTO
24″ 1/2HP E50-1224Q CLICK FOR PHOTO
120V
12″ 4E30Q E50-1102Q CLICK FOR PHOTO
14″ 4E35Q E50-1103Q CLICK FOR PHOTO
16″ 4E40Q E50-1104Q CLICK FOR PHOTO
18″ 4E45Q E50-1105Q CLICK FOR PHOTO
20″ 4E50Q E50-1106Q CLICK FOR PHOTO
24″ 6E63Q E50-1108Q CLICK FOR PHOTO
3 PHASE MOTORS
12″ 4D30Q E50-1272Q
14″ 4D35Q E50-1273Q
16″ 4D40Q E50-1274Q CLICK FOR PHOTO
18″ 4D45Q E50-1275Q CLICK FOR PHOTO
20″ 4D50Q E50-1276Q
24″ 6D63Q E50-1278Q CLICK FOR PHOTO
36″ 8D92Q E50-1279Q CLICK FOR PHOTO

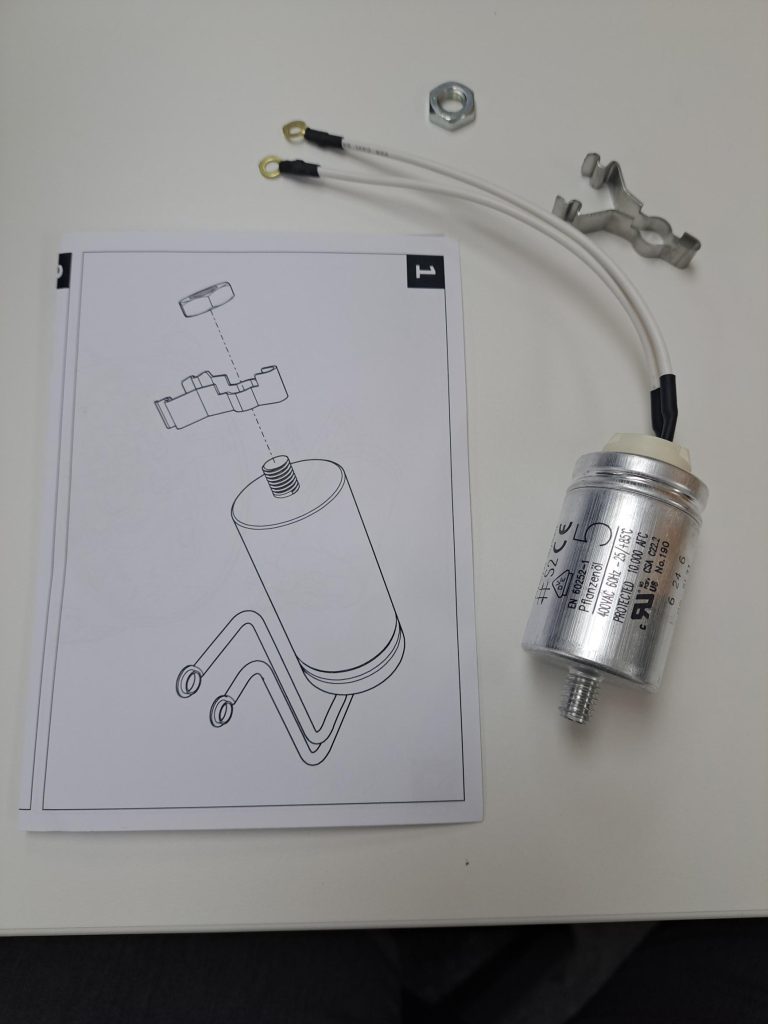

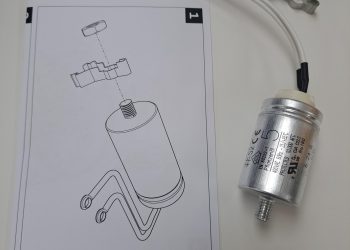

CAPACITORS

DIA. PART # SIZE
10/12″ E50-1301KIT 2 uf
12″HS E50-1304KIT 5 uf
14″ E50-1302KIT 3 uf
16″ E50-1304KIT 5 uf
18″ E50-1305KIT 6 uf
20″ E50-1306KIT 8 uf
  E50-1310KIT *20 uf
24″ E50-1309KIT 16 uf
24″ E50-1316KIT 10 uf
25″ E50-1309KIT 16 uf
28″ E50-1309KIT 16 uf
36″ E50-1308KIT 12 uf

12-16″ E50-1305KIT 6uf
18″ E50-1315KIT 7uf
24″ E50-1316KIT 10uf

12″ E50-1306KIT 8 uf
14″ E50-1308KIT 12 uf
16″ E50-1310KIT 20 uf
18″ E50-1311KIT 25 uf
20″ E50-1311KIT 25 uf
24″ E50-1309KIT 16 uf
* 20uf FOR WINDING 41838

FAN BLADES

DIA.  PART #  DESC.
10/12″ E50-3020 35⁰ 6 FIN
12″HS E50-3022 30⁰ 6 FIN
14″ E50-3020 35⁰ 6 FIN
16″ E50-3020 35⁰ 6 FIN
18″ E50-3020 35⁰ 6 FIN
20″ E50-3020 35⁰ 6 FIN
24″ E50-3008 35⁰ 5 FIN
24″QIE2 E50-3018 40⁰ 4 FIN
25″ E50-3008 35⁰ 5 FIN
28″ E50-3012 30⁰ 5 FIN
36″ E50-3011 25⁰ 3 FIN

FINS

DIA. MODEL PART#
10″ 4E25Q E50-3115
12″ 2E30Q E50-3112
12″ 4E30Q E50-3115
14″ 4E35Q E50-3115
16″ 4E40Q E50-3115
18″ 4E45Q E50-3115
20″ 4E50Q E50-3115
24″ 6E63Q E50-3116
25″ 6E63Q E50-3116
28″ 6E71Q E50-3116
36″ 8D92Q E50-3117

MISC. PARTS

DIA.  PART#  DESCRIPTION
10-20″  E50-3154  CLICK HUB – COUNTER (2017)
10-20″  E50-3155  CLICK HUB – BOSS (2017)
10-20″  E50-3150  PLASTIC SEAL (2017)
24-28″  E50-3167  BOSS HUB(BORED)-NYLON (PIN DR.)
24-28″  E50-3168  COUNTERHUB-NYLON (PIN DR.)
10-20″  E50-0610  BEARINGS  (ALSO 0.25, 0.33, 0.50HP)
24-36″  E50-0611  BEARINGS
10-36″  E50-0616  TERMINAL BLOCK
10-36″  E50-1410  MOTOR CAP (NEW STYLE)

HOUSINGS

DIA. MODEL PART #
12″ 2E/4E30Q E50-0302Q
14″ 4E35Q E50-0303Q
16″ 4E40Q E50-0304Q
18″ 4E45Q E50-0305Q
20″ 4E50Q E50-0306Q
24″ 6E63Q E50-0308Q
36″ 8E92Q E50-0309Q

WIREGUARDS

DIA. PART #
12″ E50-0402Q
14″ E50-0403Q
16″ E50-0404Q
18″ E50-0405Q
20″ E50-0406Q
24″ E50-0408Q
36″ E50-0409Q

MOTOR ARMS

DIA. PART #
12 – 20″ E52-4059Q
24 – 36″ E52-4060Q
