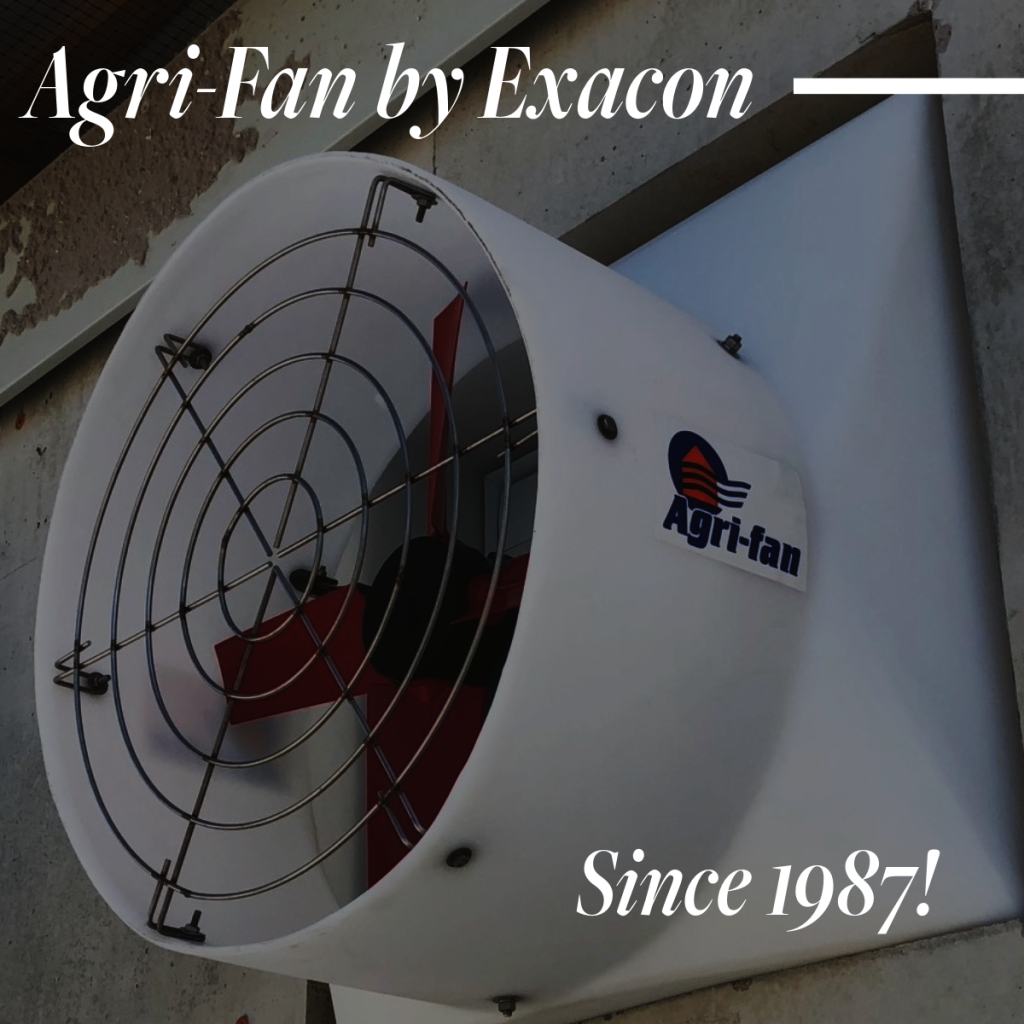

Details for Agrifan Series ‘M’ Exhaust Fans

  • Flush mount direct drive exhaust fans
  • Comes with ‘Q’ Multifan motors (240 Volt)
  • Inside suction type PVC shutters, polyethylene housing, polypropylene blades, energy efficient, splash proof, variable speed motors, and automatic thermal protection

Note:

  • 3 year motor warranty
  • 36″ fans are variable down to 120 volt only
  • 120 / 240 volt fans may be operated one speed or variable speed

120 volt fans available by special order except those noted “*”

Specifications

DIA. MODEL PART # COLOUR C.F.M. @ w/o Cone 0.10″ S.P. w/Cone BLADE R.P.M. AMP. DRAW R.S.O. W” x H”
*12″ AF12M-Q-H.S. *E52-9217Q WHITE 1,774 N/A 3,200 1.5 15.5″ x 15.5″
* SINGLE SPEED ONLY – NOT ELECTRONICALLY CONTROLLABLE (ON/OFF ONLY)
12″ AF12M-Q E52-9202Q WHITE 1,247 N/A 1,600 0.6 15.5″ x 15.5″
12″ AF12M-Q E52-9252Q BLACK 1,247 N/A 1,600 0.6 15.5″ x 15.5″
14″ AF14M-Q E52-9203Q WHITE 1,900 N/A 1,600 0.9 17.5″ x 17.5″
14″ AF14M-Q E52-9253Q BLACK 1,900 N/A 1,600 0.9 17.5″ x 17.5″
16″ AF16M-Q E52-9204Q WHITE 2,570 N/A 1,600 1.1 19.5″ x 19.5″
16″ AF16M-Q E52-9254Q BLACK 2,570 N/A 1,600 1.1 19.5″ x 19.5″
18″ AF18M-Q E52-9205Q WHITE 3,450 N/A 1,600 1.4 21.5″ x 21.5″
18″ AF18M-Q E52-9255Q BLACK 3,450 N/A 1,600 1.4 21.5″ x 21.5″
20″ AF20M-Q E52-9206Q WHITE 4,193 N/A 1,600 1.8 23.5″ x 23.5″
20″ AF20M-Q E52-9256Q BLACK 4,193 N/A 1,600 1.8 23.5″ x 23.5″
25″ AF24ME-Q E52-9225Q WHITE 6,613 7,238 1,000 2.8 32.0″ x 32.0″
25″ AF24ME-Q E52-9226Q BLACK 6,613 7,238 1,000 2.8 32.0″ x 32.0″
BESS LAB 19507 12.2 cfm/watt @ 0.10″ S.P. BESS LAB 19508
14.0 cfm/watt @ 0.10″ S.P.
13.9 cfm/watt @ 0.00″ S.P. 16.5 cfm/watt @ 0.00″ S.P.
25″ AF24MQIE2 *E52-9222Q WHITE 5,810 6,510 1,110 1.9 32.0″ x 32.0″
25″ AF24MQIE2 *E52-9223Q BLACK 5,810 6,510 1,110 1.9 32.0″ x 32.0″
28″ AF28M-Q *E52-9212Q WHITE 7,009 N/A 1,000 3.0 35.0″ x 35.0″
28″ AF28M-Q *E52-9213Q BLACK 7,009 N/A 1,000 3.0 35.0″ x 35.0″
36″ AF36ME-Q *E52-9210Q WHITE **9,679 10,741 800 3.6 44.0″ x 44.0″
36″ AF36ME-Q *E52-9261Q BLACK **9,679 10,741 800 3.6 44.0″ x 44.0″

** C.F.M. @ .04 S.P.

AF24ME-Q & AF28ME-Q with a 1/2HP Multifan Motor

DIA. MODEL PART # COLOUR C.F.M. @ w/o Cone 0.10″ S.P. w/Cone BLADE R.P.M. AMP. DRAW R.S.O. W” x H”
25″ AF24(5)ME-Q *E52-9220Q WHITE 6,000 6,910 1,600 2.8 32.0″ x 32.0″
25″ AF24(5)ME-Q *E52-9221Q BLACK 6,000 6,910 1,600 2.8 32.0″ x 32.0″
28″ AF28(5)ME-Q *E52-9228Q WHITE **7,000 N/A 1,600 3.2 35.0″ x 35.0″
28″ AF28(5)ME-Q *E52-9229Q BLACK **7,000 N/A 1,600 3.2 35.0″ x 35.0″

** Estimated C.F.M.
